- CONTROLLO RICOTTURA -

DETTAGLI E OPZIONI DI SISTEMA

CONTROLLORE: PROTHERM 470, 510, 610, 710
Tutte le opzioni del controllore hanno caratteristiche di controllo e opzioni disponibili simili. La differenza tra i controllori è data semplicemente dalla dimensione e dal tipo di interfaccia. Consultare la pagina del controllore Protherm o la brochure per maggiori dettagli.



FORMATO: SOLUZIONE LEGGERA
Il nostro pacchetto di soluzioni di controllo leggere offre il maggior numero di funzioni possibili e utilizza le nostre schede specializzate con IO integrato. Le soluzioni leggere includono il controllo delle istruzioni e dell’atmosfera di processo, i controlli della temperatura e della tempra, il registratore di grafici digitale, i registri di produzione intermittente e altro ancora in un unico pacchetto compatto. Le soluzioni leggere possono essere personalizzate per funzioni specifiche e opzioni di controllo aggiuntive o integrate con un PLC esistente.



FORMATO: SOLUZIONE CON PIASTRA
Le soluzioni con piastra includono la soluzione leggera e una piastra elettrica precablata che include relè e terminali per l’integrazione in un pannello esistente. La piastra è progettata per essere montata sul lato o sulla porta interna di un pannello di controllo esistente. Le soluzioni con piastra sono ideali per sostituire i precedenti controlli senza il costo di aggiornamento dell’alimentazione del pannello esistente e dei componenti di controllo del motore. Le soluzioni con piastra possono essere personalizzate con un nuovo PLC o comunicare direttamente con un PLC esistente.



FORMATO: SOLUZIONE CON PANNELLO
Le soluzioni con pannello includono la soluzione leggera e un pannello elettrico precablato di dimensioni esigue, che include relè e terminali per il montaggio in prossimità o sopra un pannello o un forno esistente. Le soluzioni con pannello sono ideali per sostituire i precedenti controlli senza il costo di aggiornamento dell’alimentazione del pannello esistente e dei componenti di controllo del motore. Le soluzioni con pannello possono essere personalizzate con un nuovo PLC o comunicare direttamente con un PLC esistente.



FORMATO: PANNELLO COMPLETO
Le soluzioni di controllo con pannello completo includono tutto il necessario per aggiornare completamente il pannello di controllo del forno esistente. Questi pacchetti includono un pannello di controllo a piena altezza con distribuzione dell’energia, controllo del motore e componenti di controllo. Le soluzioni con pannello completo sono personalizzate per soddisfare esigenze e funzioni specifiche e vengono fornite con un nuovo PLC.



MODULO: ANALISI DELL’ATMOSFERA DI PROCESSO
Misurazione accurata, continua e automatica

Questo modulo si basa sugli analizzatori Atmosense, sistemi integrati che misurano l’atmosfera del forno con alta precisione durante il processo di cementazione.

ACCUCARB LTA

AccuCarb LTA è un sensore di ossigeno progettato specificamente per atmosfere e temperature di ricottura. Generalmente, il design degli elettrodi delle sonde di ossigeno standard è carente a causa dell’alta impedenza del dispositivo alle temperature di ricottura. Tuttavia, il contatto unico dell’elettrodo e il substrato solido dell’elettrolita di AccuCarb LTA sono in grado di risolvere questo problema. Il sensore è inoltre a tenuta di gas per le applicazioni con idrogeno per garantire un funzionamento sicuro.

• • Alta precisione e affidabilità
  • Gruppo elettrodo speciale a bassa temperatura
  • Design a tenuta di gas per la sicurezza in atmosfere a base di idrogeno
  • Lunga durata del sensore

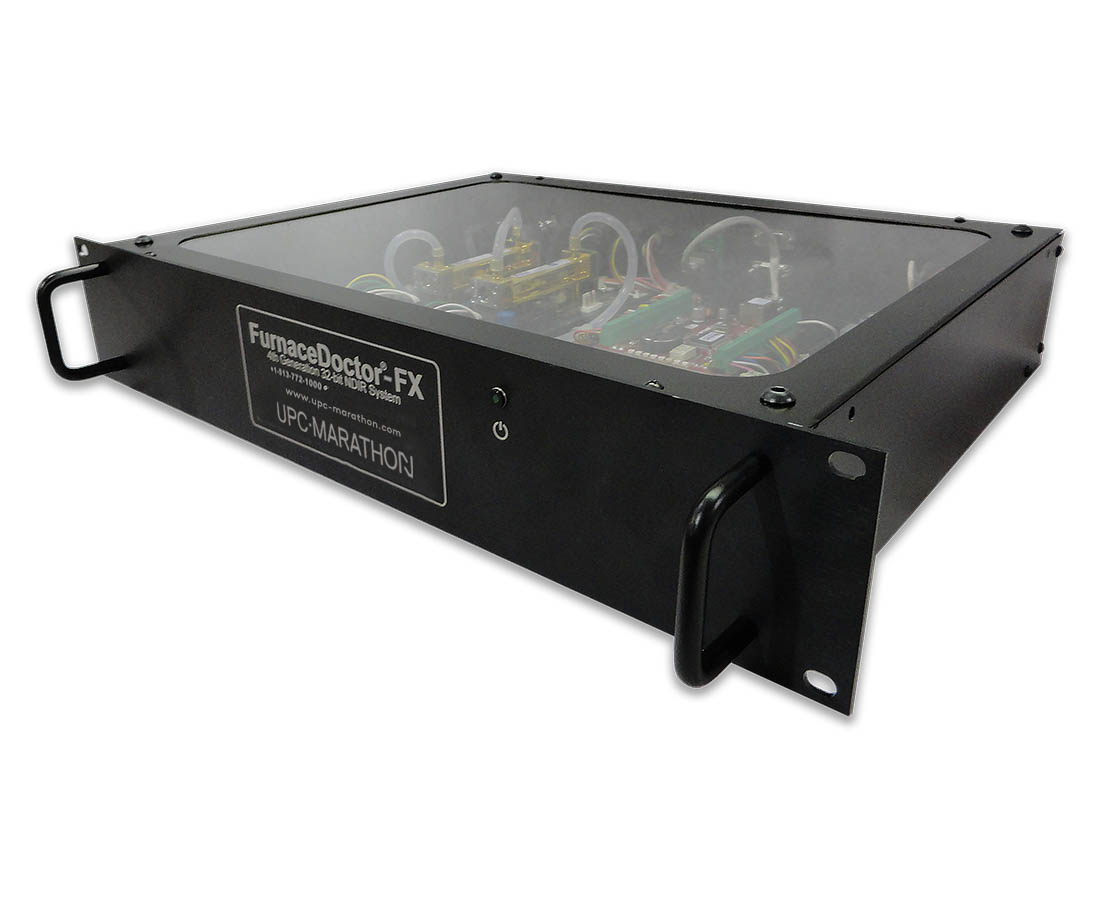

MODULO: FURNACEDOCTOR FX

Analisi dei gas in più punti

FurnaceDoctor FX è adatto per installazioni che utilizzano gas esotermici ed endotermici. Fornisce un’analisi completa di 3 gas (CO, CO2, CH4) e, se usato insieme a uno strumento Protherm, offre la possibilità di controllo di PF.

• • Misurazione a infrarossi accurata e economica di CO, CO2 e CH4
  • Calcolo della % di carbonio e dei millivolt previsti per la sonda di ossigeno
  • Misurazioni a punto singolo o a più punti
  • Ethernet integrata
  • Dati crittografati in completa conformità a CQI 9

MODULO: CONTROLLO DELL’ATMOSFERA DI PROCESSO
Efficienza con controllo automatizzato. Le linee del gas di trattamento sono dotate di elettrovalvole, valvole di ritegno, valvole manuali e flussometri elettronici.

Componenti principali:
• Linea di flusso di emergenza N2
• Dispositivo di monitoraggio del flusso di spurgo
• Controllo elettronico del flusso di gas combustibili
• Le linee di trattamento sono dotate di elettrovalvole, valvole manuali e flussometri elettronici
• Il sistema è assemblato in fabbrica, precablato e testato
• Caratteristiche di sicurezza facoltative:
 Conferma dello spurgo
 Temperature di ingresso sicure
 Prova di flusso
 Valvole di ritegno
 Valvole di limitazione degli orifizi
 Spurgo automatico

OPZIONE ATTIVA
• Misurazione e controllo accurati del flusso
• Ampio e luminoso display di flusso
• Il PID interno mantiene il flusso costante al setpoint, nonostante le variazioni di pressione
• Setpoint configurabile dallo strumento di controllo o dalla tastiera del flussometro
• Server Web integrato con storico degli allarmi
• Standard di comunicazione Modbus/TCP
• Allarmi di alte e basse deviazioni
• Totalizzazione del flusso
• Accessibile dai pacchetti SCADA
